Le PC Acer aspire M5610 va s'auto détruire....au bout de 3 ans !

Acer Aspire M5610 PC will destroy itself .... after 3 years!

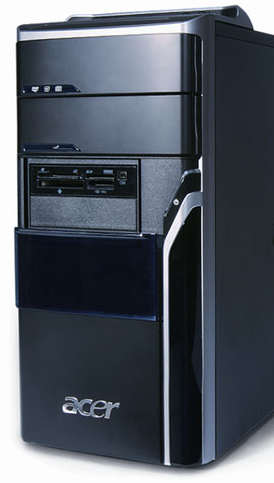

Presentation


Ce PC aspire ne s'allume plus... pourquoi ?
Evidement on peut penser a le réparer, mais après avoir rapidement fait le tour classique des fusibles, l'alimentation on arrive a la carte mère.
Réparer une carte mère n'a aucun intérêt économique, sans plan, le temps passé dépasse largement le coût de l'ensemble...
Toutefois, trouver la panne constitue un challenge, même si cela demande plusieurs heures de recherche, comme un passe temps. Pour cette affaire ca a été globalement 3 jours.

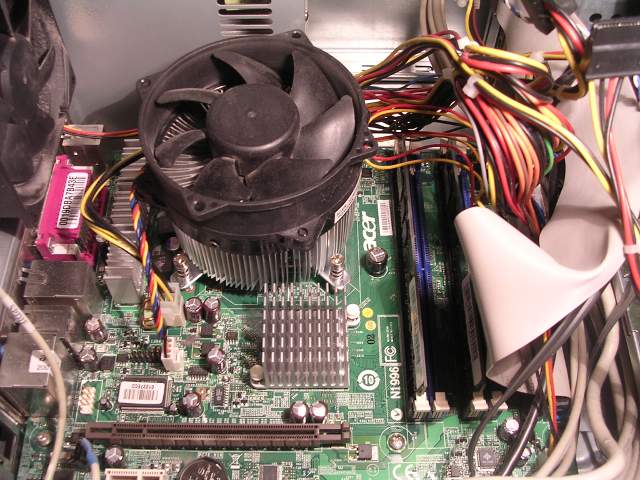

Ouverture


Sous le ventilateur un

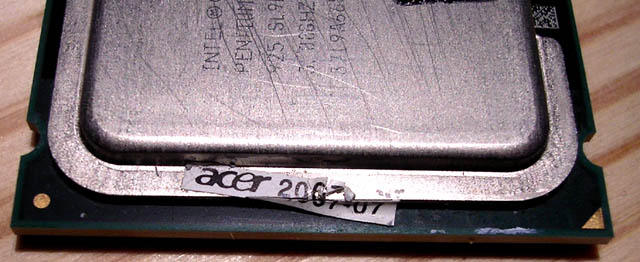

Processeur Intel Pentium D
Vitesse du processeur 3.0 GHz
Et sur la carte mere une mémoire (RAM) de 2048 Mo

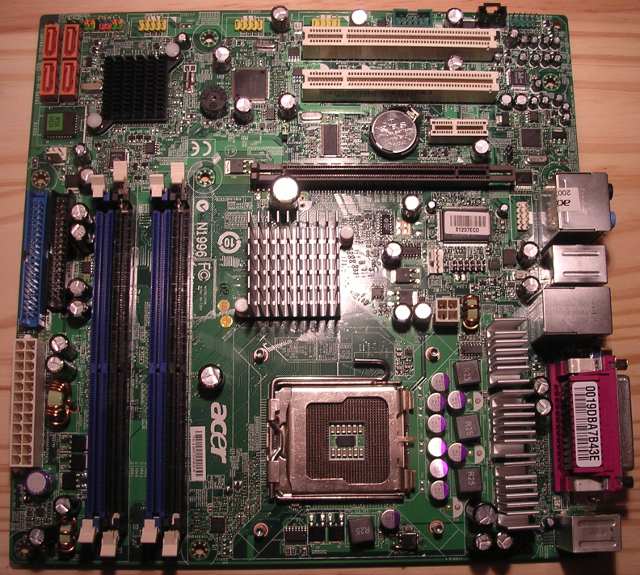

La carte mère

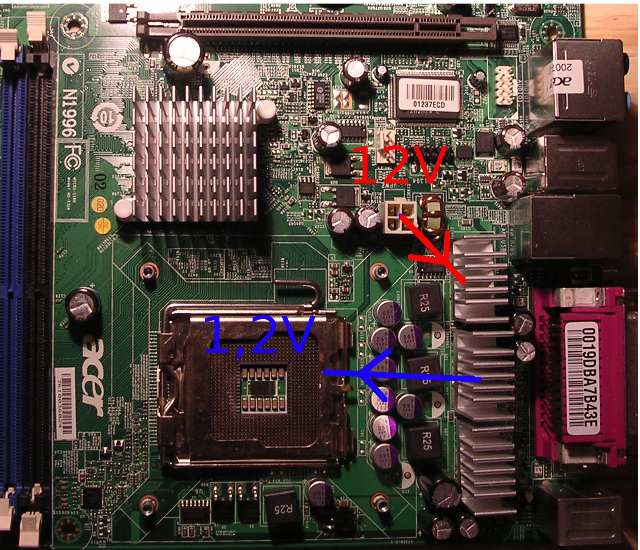

La carte mère a un connecteur 12V, une alimentation transforme ce 12V en 1,2V pour le coeur du processeur.
L'alimentation qui fait passer le 12V en 1,2V est constitué de 4 alimentation mis en parallele.
Mais, certainement par manque de place, seulement 3 sont refroidies par de beaux radiateurs, c'est vendeur !.
La quatrième sous le radiateur du micro-processeur n'est pas refroidie.
Le transistor P0903B qui découpe, placé entre le 12V et le 1,2V s'est mis en court-circuit.
Le 12V détruit le Pentium, la carte et l'alimentation disjoncte..

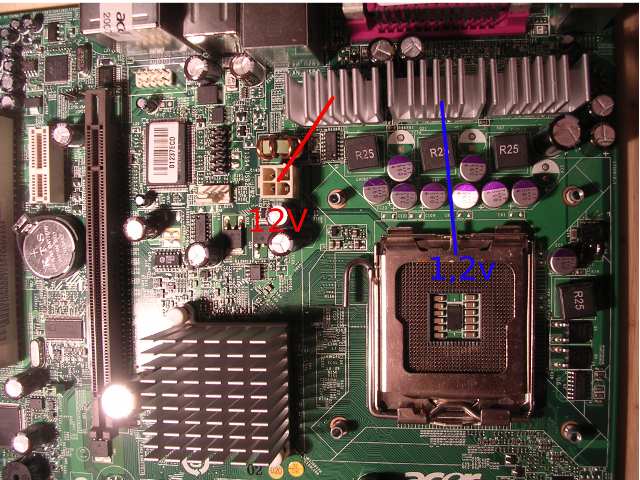

Devinette


N'y a t il pas quelque chose de curieux ?...



regarder bien l'image

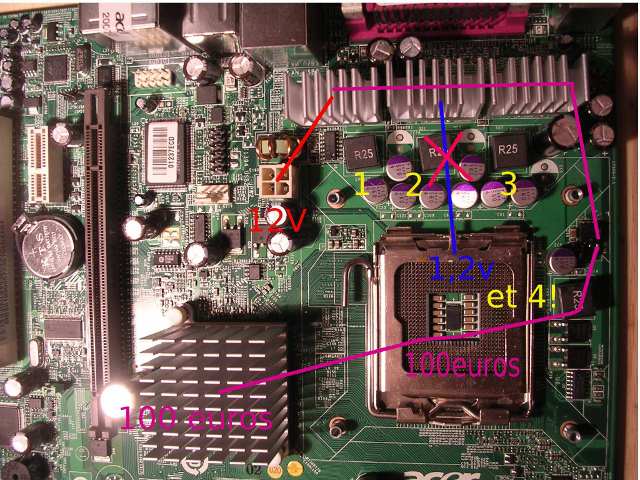

La solution

The solution


L'alimentation qui fait passer le 12V en 1,2V est constitué de 4 alimentation mis en parallele.
Mais, certainement par manque de place, seulement 3 sont refroidies par de beaux radiateurs, c'est vendeur !.
Le quatrième sous le radiateur du micro-processeur n'est pas refroidie.
Le transistor P0903B qui découpe, placé entre le 12V et le 1,2V s'est mis en court-circuit.
Le 12V détruit le Pentium, la carte et l'alimentation disjoncte..
power that turns the 12V in 1.2 V power supply consists of 4 parallel set.
But certainly for lack of space, only 3 are cooled by beautiful radiators is seller!. The fourth
under the radiator of the micro-processor is not cooled.
P0903B transistor that cuts placed between the 12V and 1.2V was set short-circuit.
12V destroyed the Pentium, the board and power freaks ..


Le prix de la ballade du 12 V sur la carte...


Vu de dessous


Un doute subsiste, n'était ce pas une alimentation secondaire, la vue de dessous lève l'incertitude....


Le motif du crime...


Simplement sortir vite une carte, un problème de place, une garantie d'un an.... personne ne verra la supercherie !.
L'espoir existant, le transistor a été remplacé, l'alimentation fonctionne mais la carte et le processeur est HS ! !
Un simple transistor sans refroidisseur a réduit la vie de cette carte et du processeur a 3 an... au prochain !


Un bon conseil....


Regarder votre carte, mieux quand vous l'acheter, vérifier que TOUS les transistors ont un radiateur.
