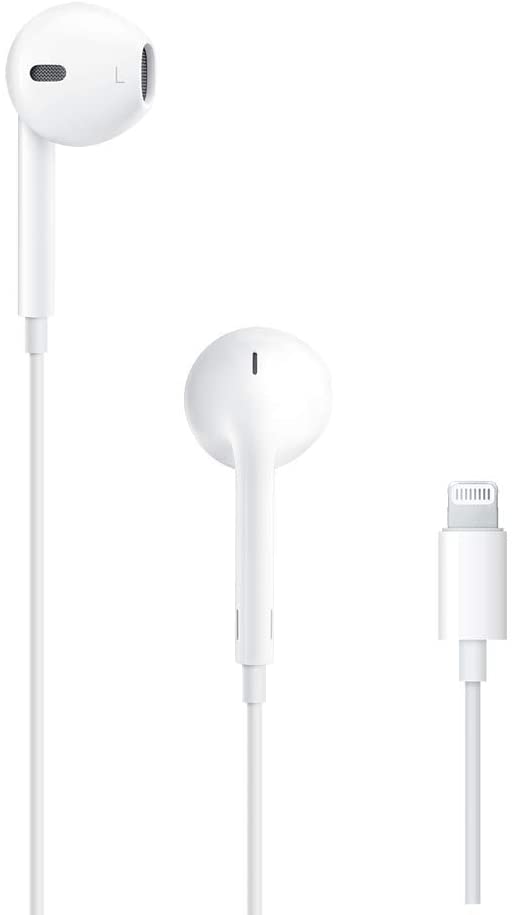

Le casque Apple Earpods Lightning
Le casque Apple Earpods Lightning.
Ce casque semble tomber en panne souvent, il en est de meme avec l'adaptateur Lightning vers le Jack 3,5 qui est le classique pour les écouteurs depuis des années.
En fait le connecteur Lightning est un bus genre « USB » mais pas compatible évidement, qui est très certainement sensible a l’électricité statique qui peut détruire l’électronique inclus dans le connecteur.
A contrario, le jack 3,5 connecte directement les écouteurs qui ne sont que de simples bobines avec aucun danger de destruction par l’électricité statique.

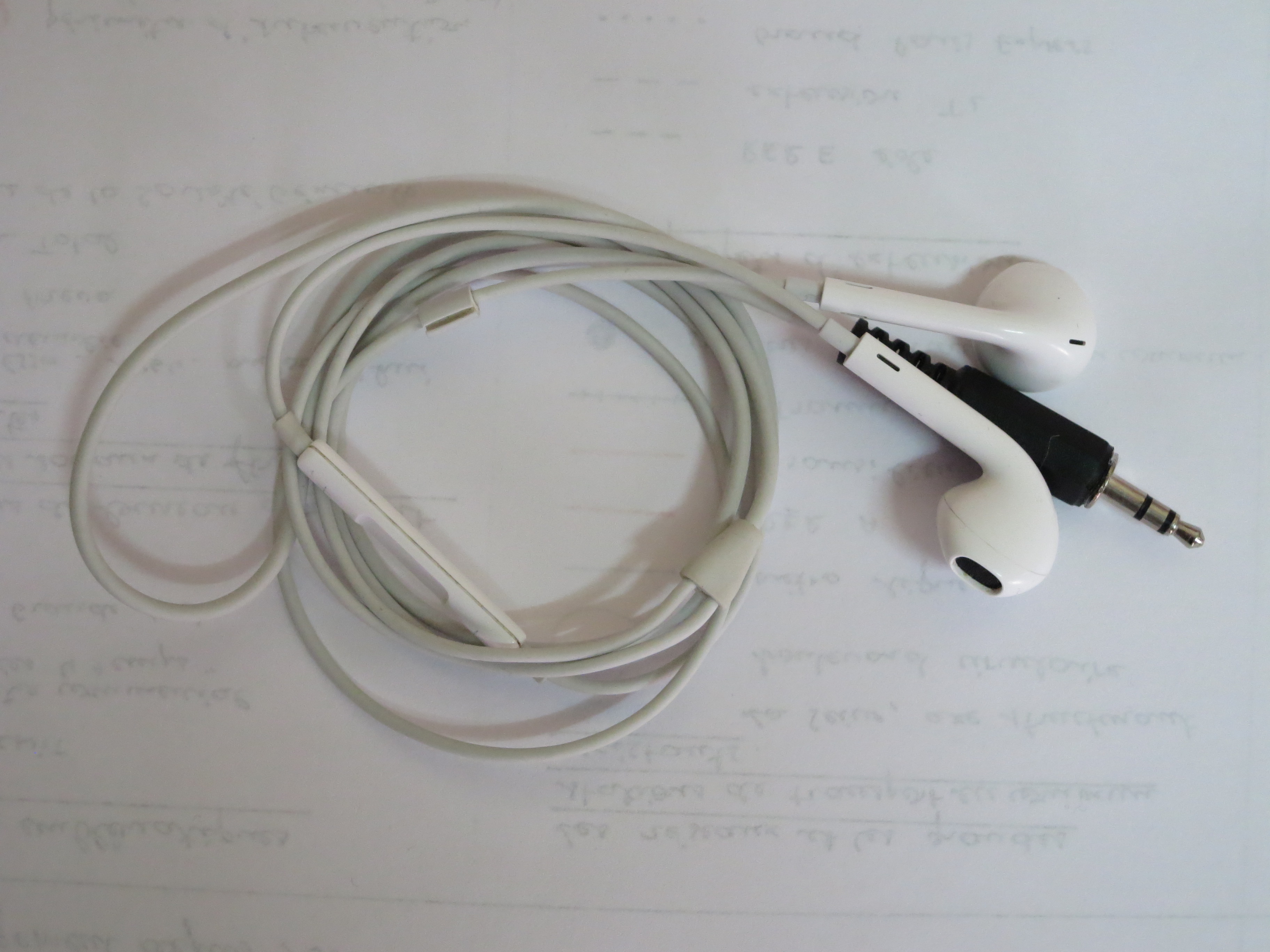

La conversion d'un casque Lightning hors service en un casque Jack 3,5 est donc possible, en voici la preuve.

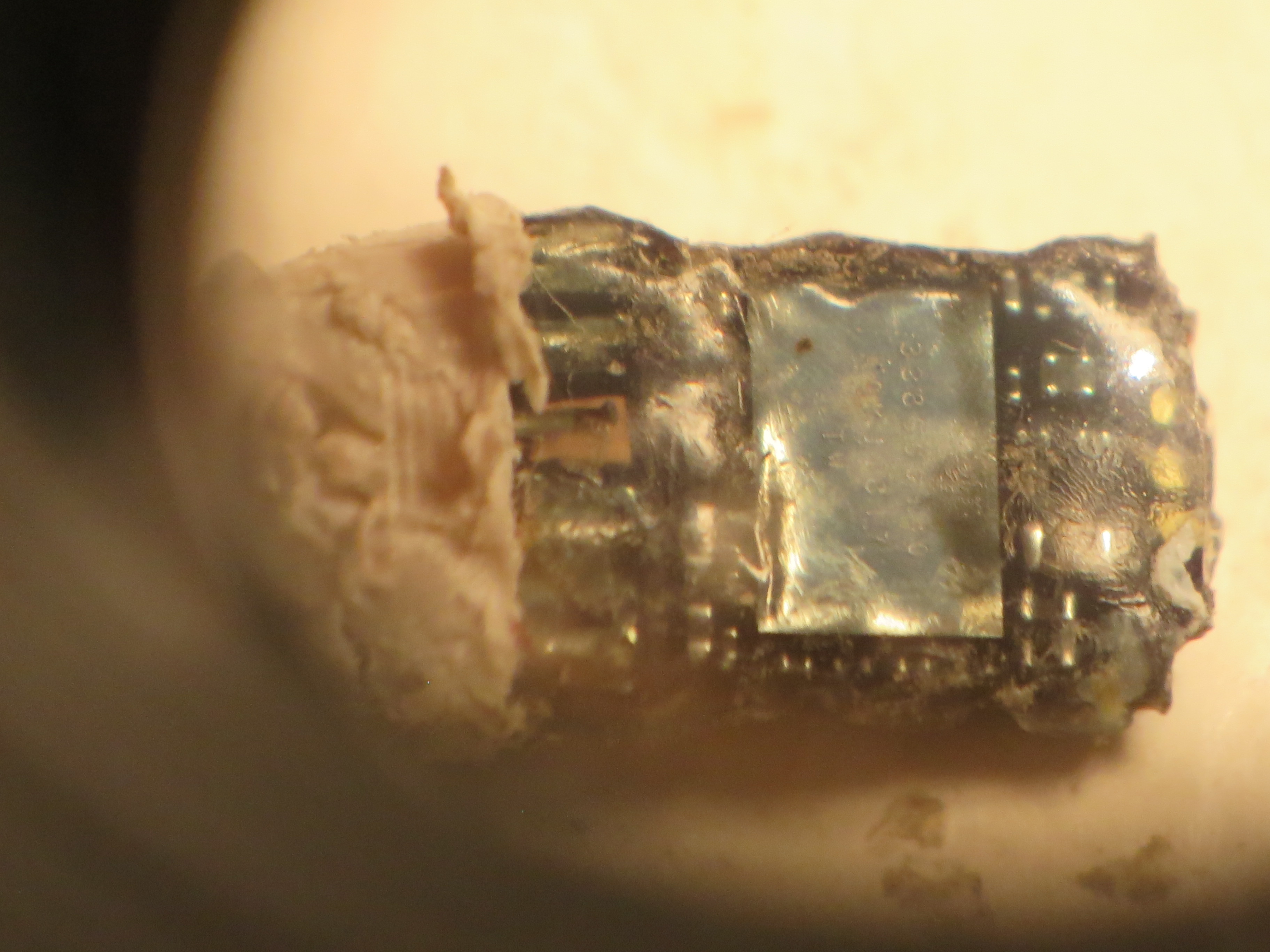

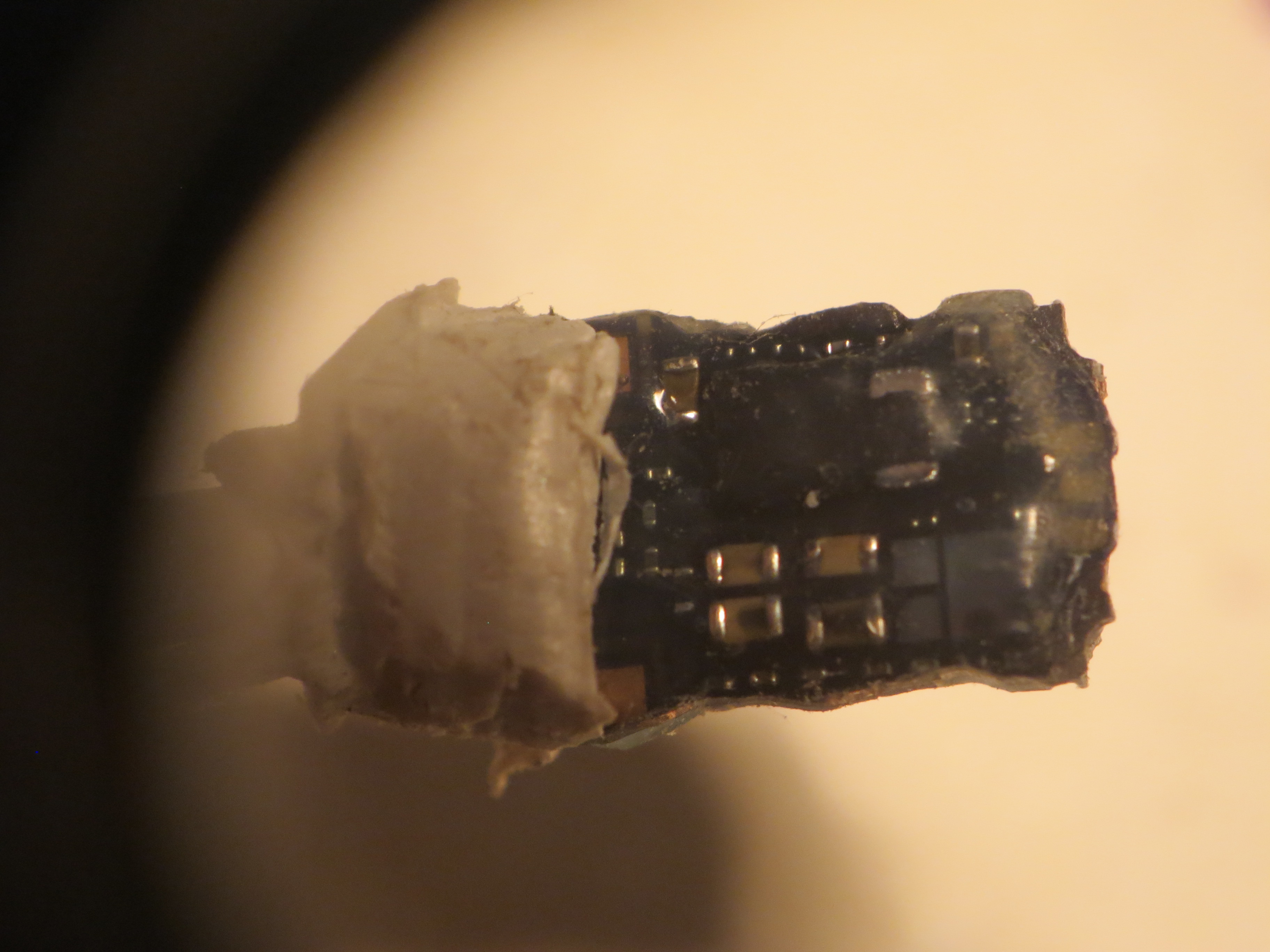

L'electronique du Lightning
L'ouverture du connecteur ne peut pas se faire sans dégâts, on y découvre l’électronique.
Sur le site de ifixit.com on peut voir le démontage d'un adaptateur Lightning vers jack.
( https://fr.ifixit.com/Vue+%C3%89clat%C3%A9e/Apple+Lightning+to+Headphone+Jack+Adapter+Teardown/67562?revisionid=HEADhttps://fr.ifixit.com/Vue+%C3%89clat%C3%A9e/Apple+Lightning+to+Headphone+Jack+Adapter+Teardown/67562?revisionid=HEAD)
Le câblage du jack sans micro
le câble est constitué de 4 fils pour les écouteurs et un pour le micro :
Rouge/orange : écouteur droit
Vert/Vert_bande : écouteur gauche
Vert/rouge : micro
En chaque « fil » est constitué d'un certain nombre de micro-fil, tous sont isolés avec un vernis de même couleur.
Pour le montage il faut séparer les différents fils, puis avec un fer a souder bien chaud faire fondre le vernis de couleur qui entoure les micro_fils.
Une fois chaque bout étamé, le câblage de la prise ne pose pas de problème, on laisse de coté le fil micro dans cette version.

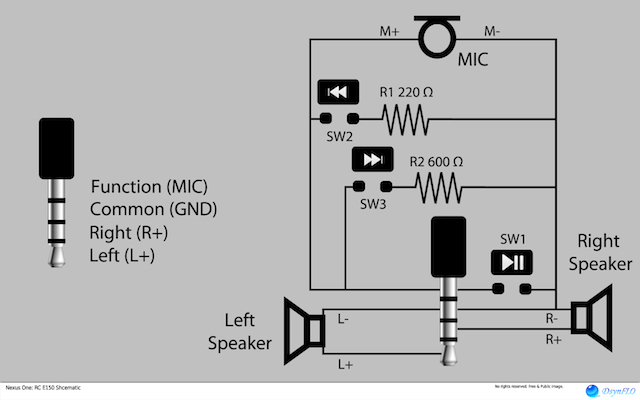

Le câblage avec micro
Pour avoir également le micro il faut une prose jack 4 fils, la masse, les deux pour les ecouteurs et enfin le micro.
Mais voila il existe deux norme pour les deux dernier anneaux ; masse et micro. Suivant la marque du telephone il faut cabler la masse sur le dernier ou l'avant dernier.
OMTP L,R,M,G ex wiko, nokia, Sony
CTIA L,R,G,M ex HTC Samsung, Apple
Conclusion
La qualité et le prix d'un casque Apple est bonne, mais À 30€ le casque ce n'est pas donné, il est dommage qu'a cause du Lightning ce casque finisse à la poubelle.
Avec un peu de bricolage il est donc possible de lui donner une seconde vie en version traditionnelle .
