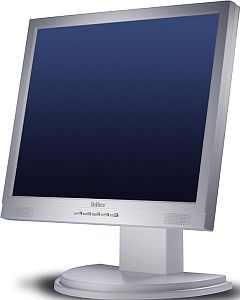

Encore un "ne s'allume plus", déjà traité?... non voici une variante qu'on trouve de plus en plus, et en plus il peut tuer !.
Attention il y a danger de mort a travailler directement sur le secteur.
Et une châtaigne...

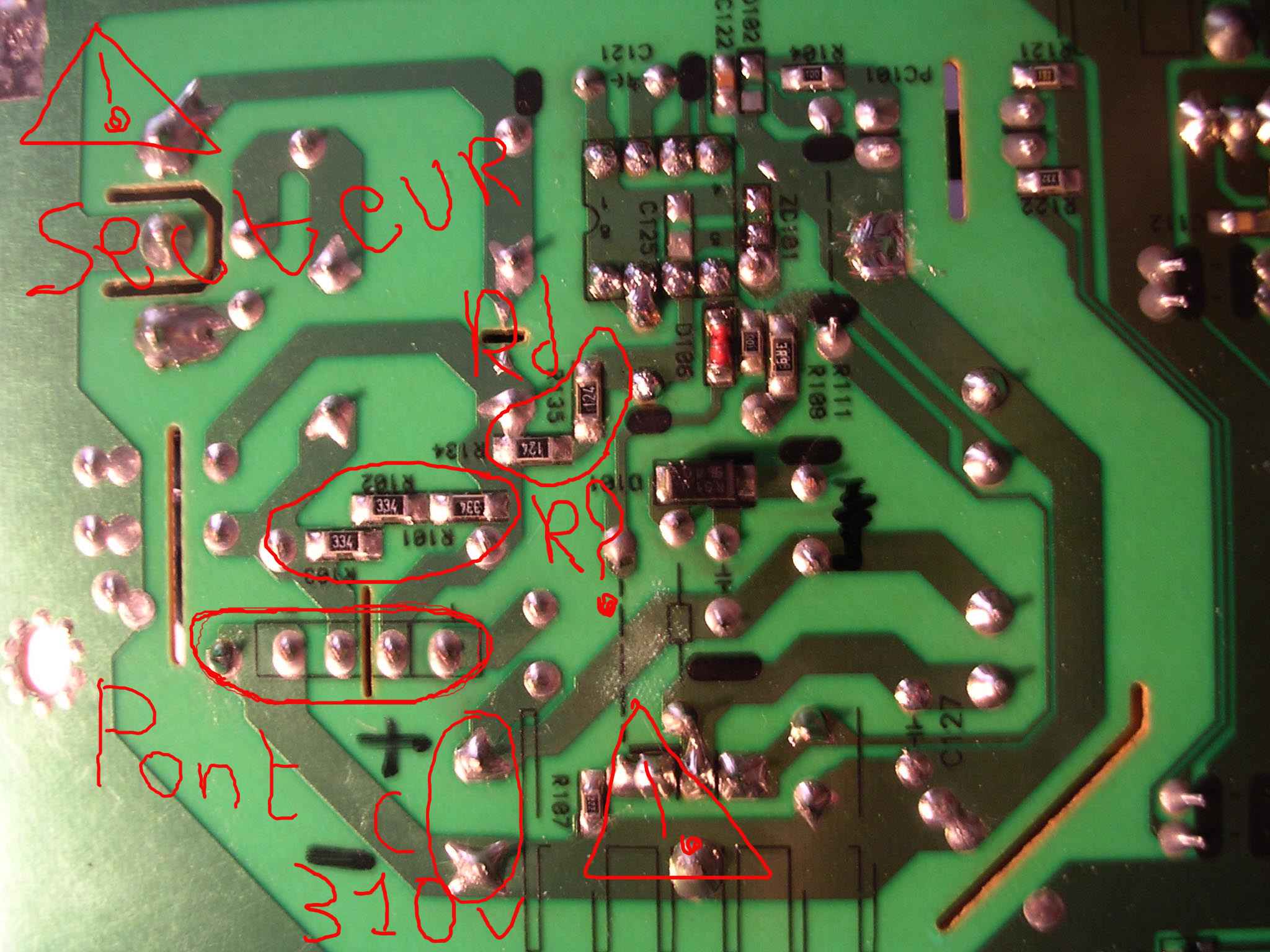

Bien que hors tension depuis quelques minutes, en prenant la carte a pleine main, une châtaigne !.
Les trois résistance de décharge ont été placé avant le pont comme celle de démarrage!.
La capacité chargé a 310V ne se décharge jamais... a l'arrêt.
Une conception copiée mal placée.. collé...

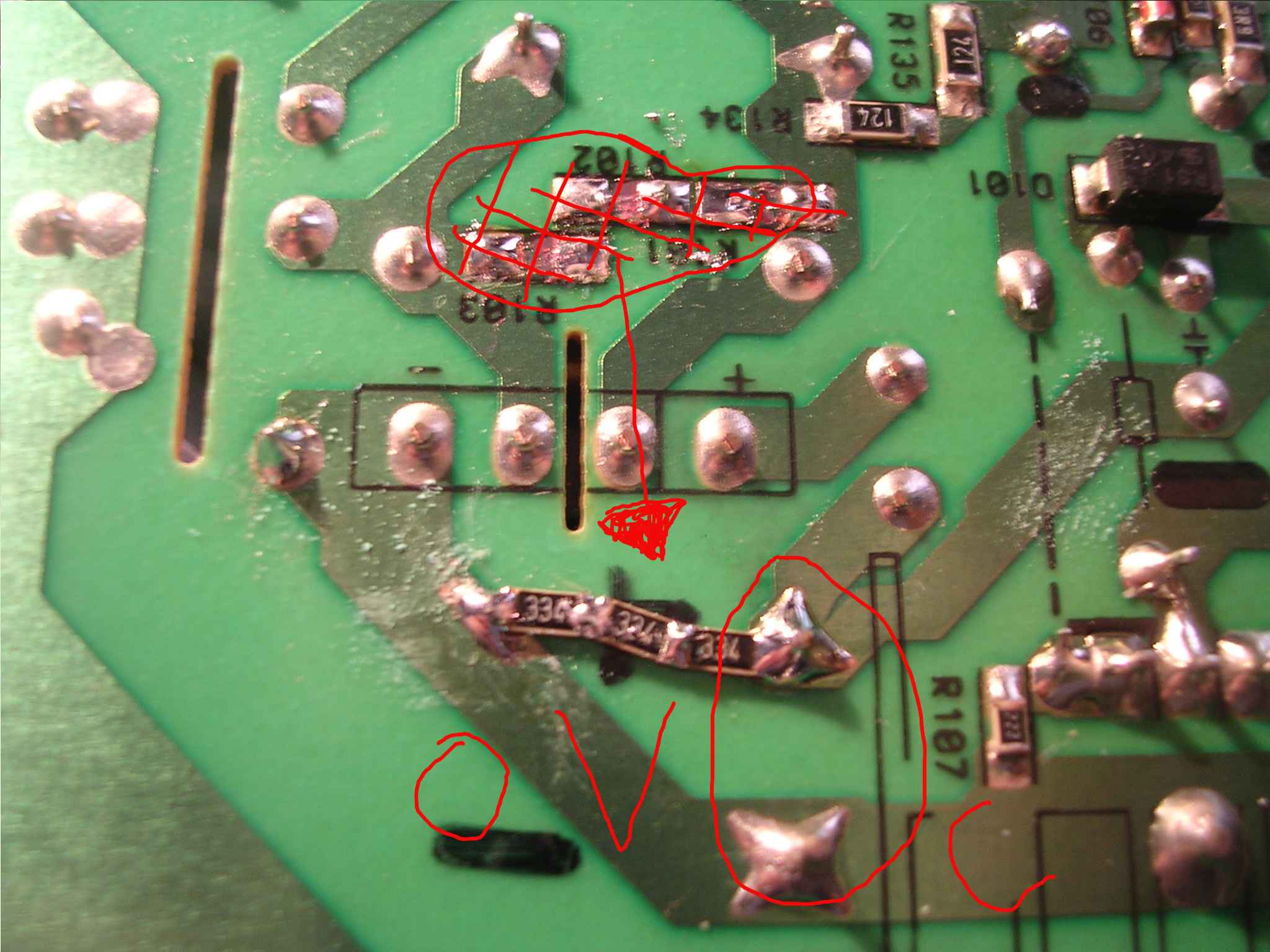

Les résistances de décharges ont été placé du bon coté....

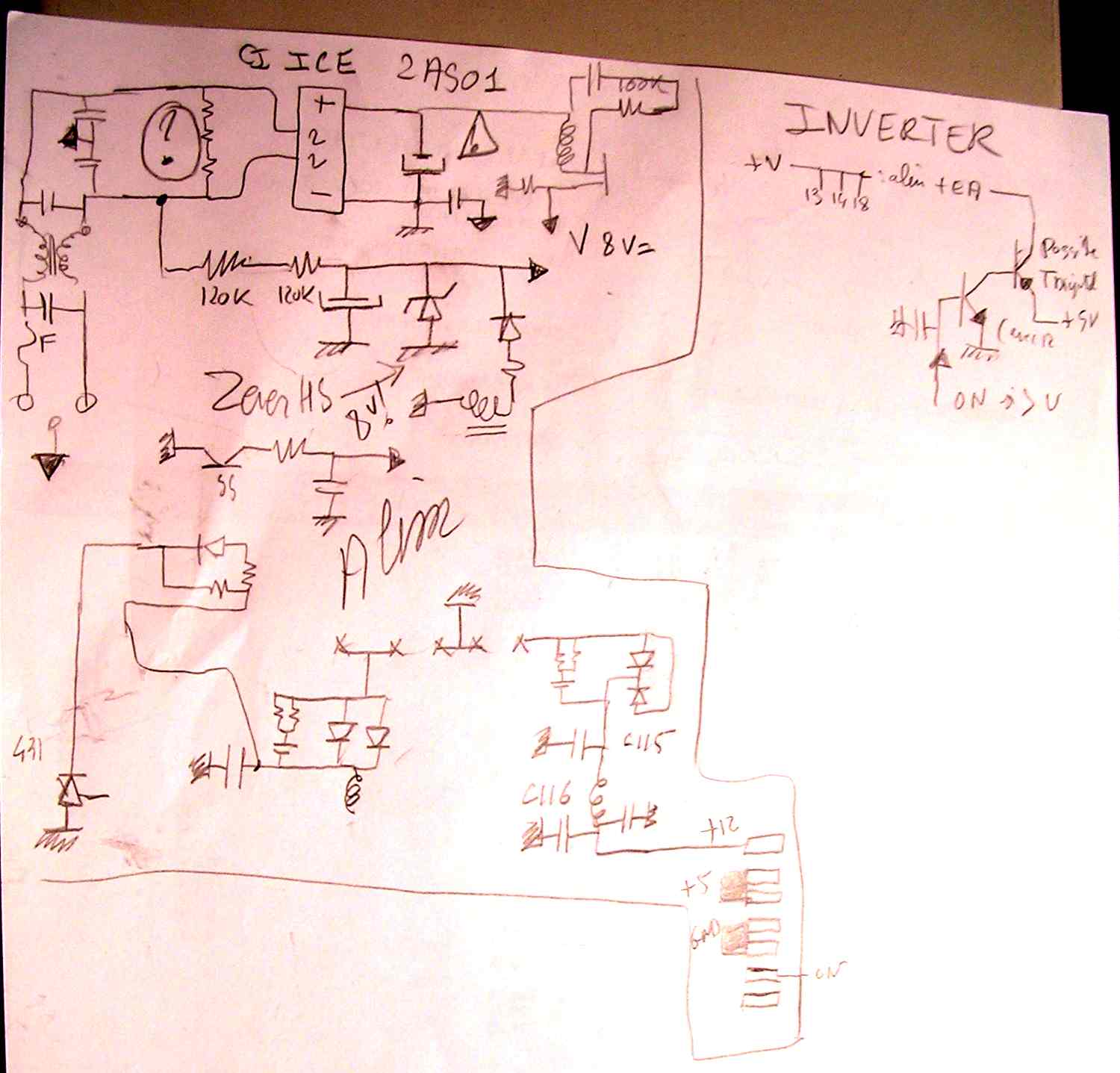

La panne " première "
Aucune tension a la sortie.
Le composant de Siemens ICE 2SX01 introuvable ne coûte que 30 centimes aux USA, mais il y a 50 euros de ports... heureusement il n'était pas mort !.
Visiblement il n'y avait pas de démarrage, en effet il lui faut au moins 13,5V et il n'y avait que 8V.
Pour pouvoir vérifier que le composant n'était pas mort, sans mettre sa vie en danger, utiliser l'oscilloscope le composant a été alimenté hors secteur.
On utilise une alim, de PC par exemple avec le -5 et le +12 on crée du 17V, une résistance d'1k en série sur l'alim limite le courant.
La platine alim seul est reliée sur l'alimentation du composant.
Cette méthode peut être utilisée pour d'autres alimentation.
L'alimentation sur le circuit était toujours de 8 volts, en enlevant la zener est passé a 16,5Volts et les signaux du composant correcte, tant pour attaquer le Vmos que le start décrit dans la documentation.
Attention enlever la zener sur le secteur peut détruire l'ICE, la tension peut facilement monter au de la des 21V.

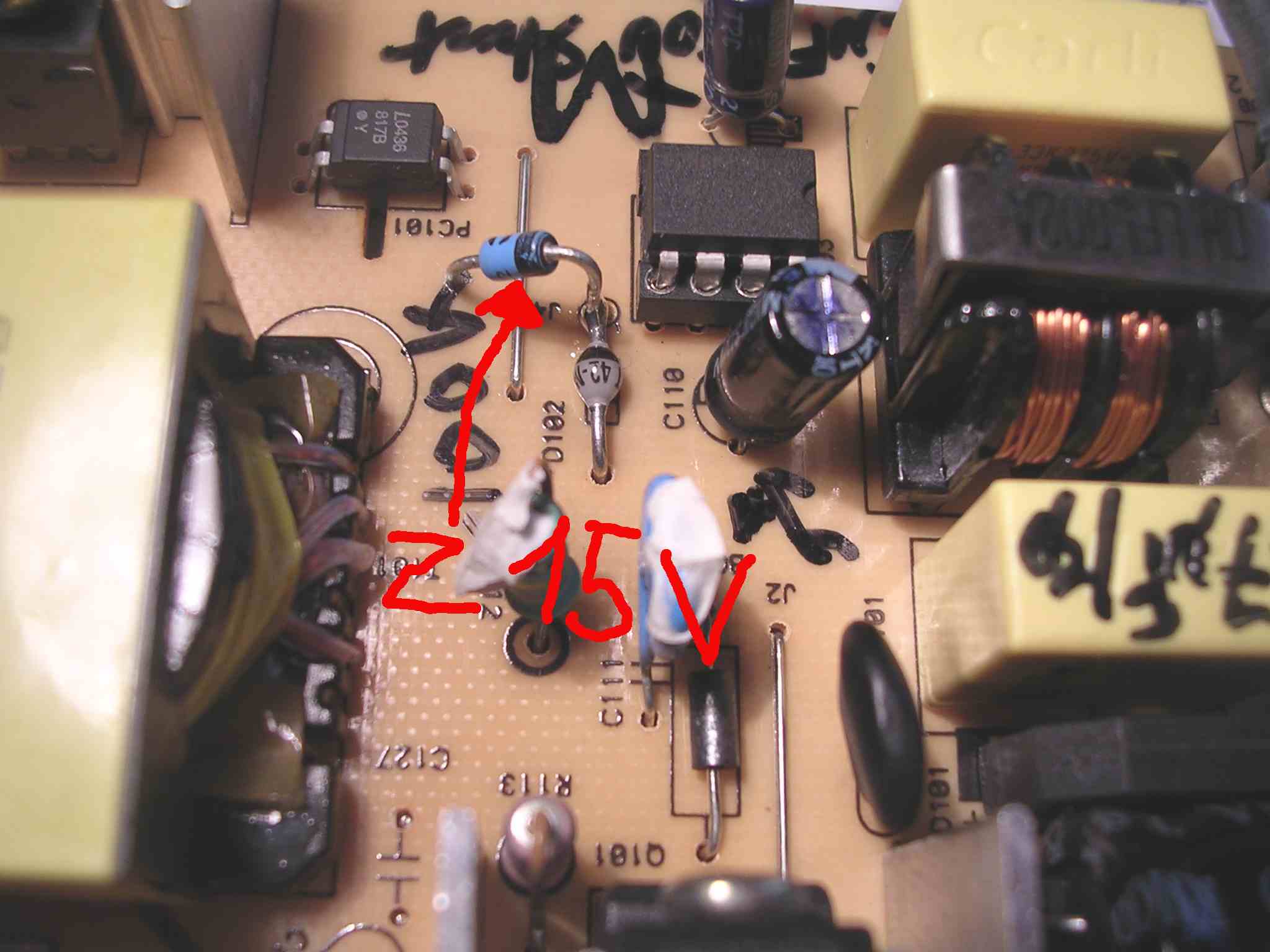

Une nouvelle zener a été monté (17V), l'alim donne les tensions.
La zener doit limiter la tension en absorbant le courant venant du circuit de démarrage, faible mais aussi celui de l'auto alimentation qui est bien plus élevé. Plutôt que de lâcher franchement elle fuit... d'ou le 8volts.
La panne "seconde"
Malheureusement le LCD ne fonctionne toujours pas, en charge, le 5V est mesuré au voltmètre a 4,65V.
Sans la carte vidéo, avec l'inverter relié, en forçant un 5V au travers d'une résistance sur le On/off celui ci s'allume. L'inverter fonctionne.
Coté secondaire les 4 capacité de 470uF sont déposées, deux en 25V pour le 12V et deux en 16V sur le 5 Volts.
L'une ne fait plus que 80uF, elles sont changées.
Le moniteur LCD fonctionne a nouveau...
