Réduisez la consommation des décodeurs TNT, SAT...

Réduisez la consommation des décodeurs TNT, SAT...
Ce sont de véritables chaufferettes, on se demande a quoi sert le bouton ON/OFF.
En fait de bouton ne coupe pas l'alimentation, une légère réduction peut être.
La solution simple consisterait a installer un interrupteur sur le secteur, mais
c'est un travail delicat d'autant qu'il doit commutter un courant d'appek important.
La solution proposée permet de réduire considérablement la consommation, quasiment l'arrêt, sans toucher a la partie secteur.
ATTENTION c'est expérimentale, donc sans garantie, mais ne devrait pas poser de problèmes.
Le principe

Le principe est simple, plutôt que de couper la tension il suffit de la réduire.

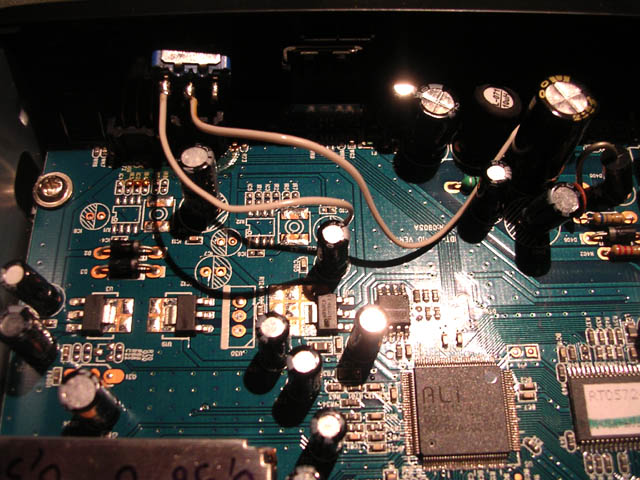

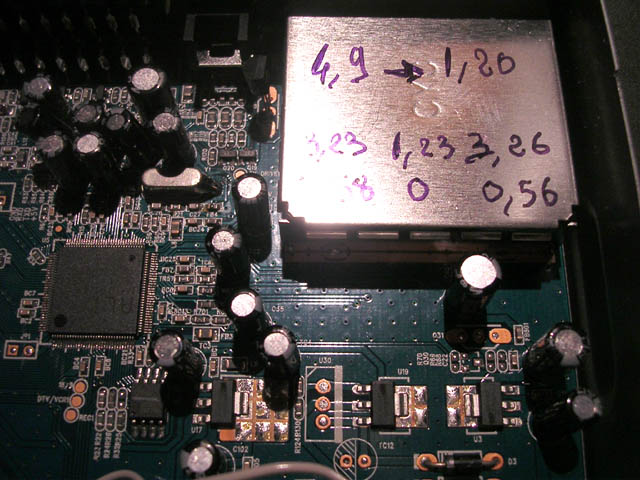

Les photos montrent les valeurs en mode ON ou OFF, le 5 Volts passe a 1,12V.
Pour les tensions des cœurs, les 1,2V ou 2,5V elles sont a zéro.

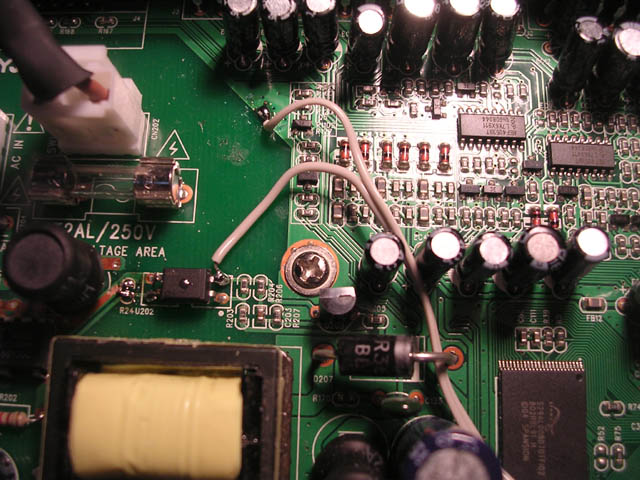

Pour réduire les tensions il suffit d'alimenter directement l'opto coupleur qui renvoie l'information au primaire.

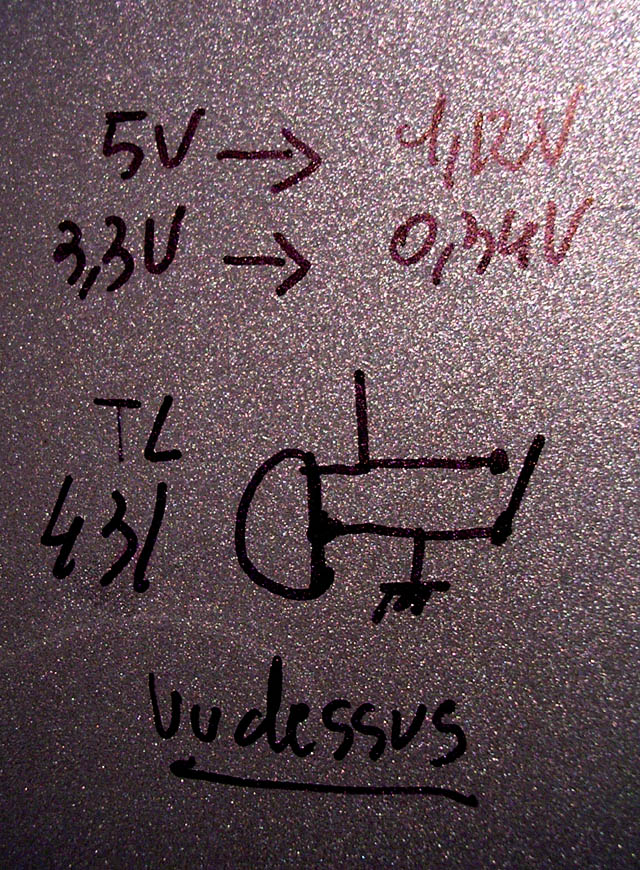

L'interrupteur se place en parallèle sur le TL431.
La plupart des décodeurs utilisent un TL431.
Pourquoi aucune garantie ?
Le fabricant garantie de délivrer la puissance nécessaire, dans ce cas on cherche a produire la plus petite des puissances, et la il ne dit rien.
Dans cette configuration la tension ne doit pas être stable, de 1,5V sur le 5V, par exemple elle descend jusqu'à 1v, l'alim repart, et ainsi de suite elle pulse. Ce n'est aucunement gênant.
Commande électrique
Cette solution n'a pas été testée.
Le décodeur s'allume quand on présente une tension, rapatriée de la TV par exemple sur un fil de la peritel.

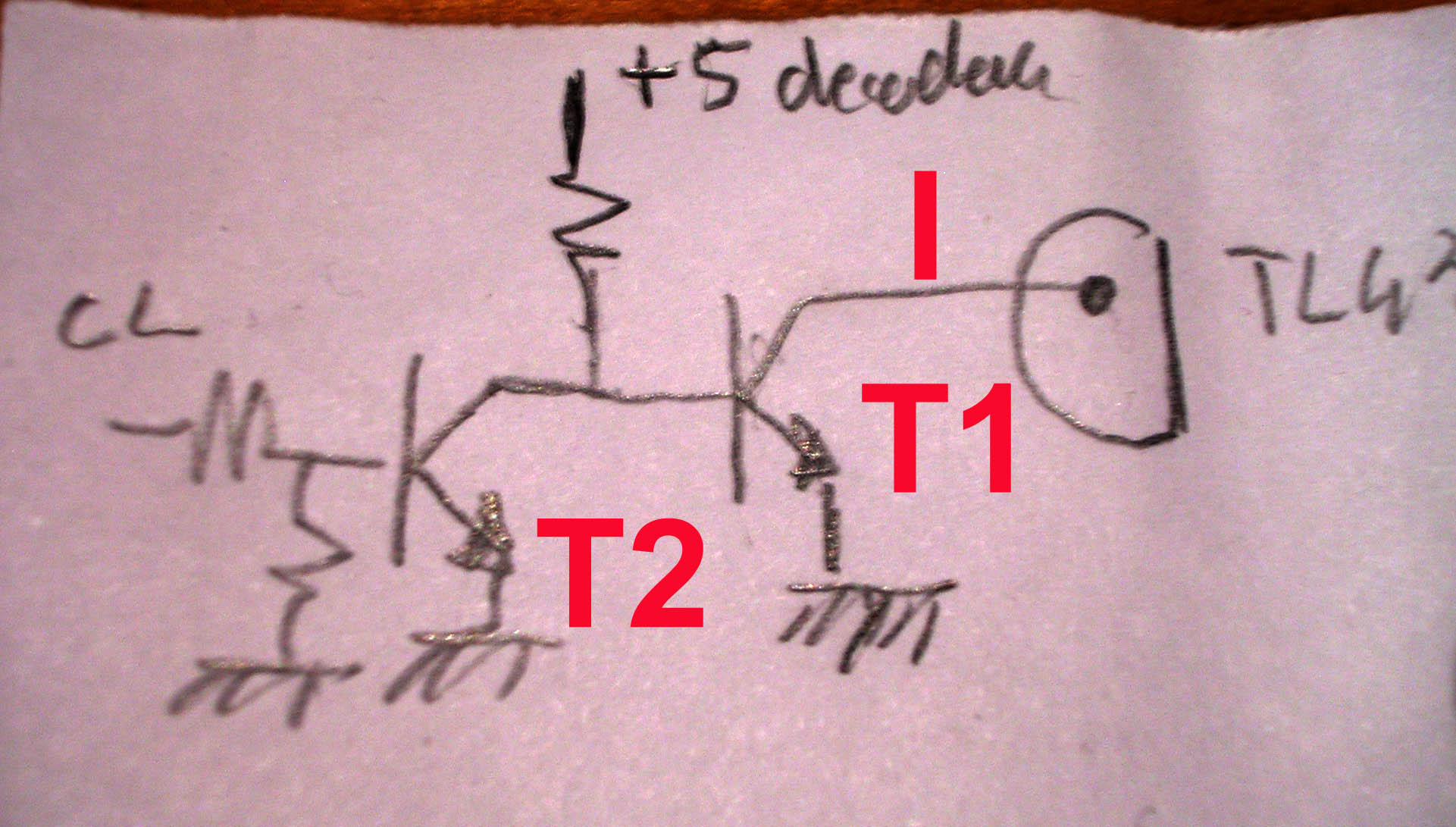

L'interrupteur s'intercale en I afin de forcer la mise en marche même sans la tension.
Sans tension de mise en service, T2 est bloqué, T1 passe le décodeur est a l'arrêt. Dans l'autre cas tout s'inverse.

La conception change...
Les plus vieux avaient autant d'enroulements que de tension, ce qui garantissait un bon rendement mais avec un coût.
Les nouveaux n'ont plus qu'une sortie, en général le 5 volts, ce sont des régulateurs linéaires qui produisent les autres tensions.
Ecolo et prix bas ne font pas bon ménage...
