Fabriquer les piles de 9V
Présentation.
Les piles de 9V 6LR51 n'ont plus la qualité d'avant, sauf a un prix prohibitif. Pour des equipements utilisés rarement la pile peut mourir avant qu'elle ne soit vide!.
La photo en donne un exemple
Fabrication
La raison principale est bien évidement la fabrication, on a l'impression d'un retour en arrière, aux années 50!.
Fabrication suite

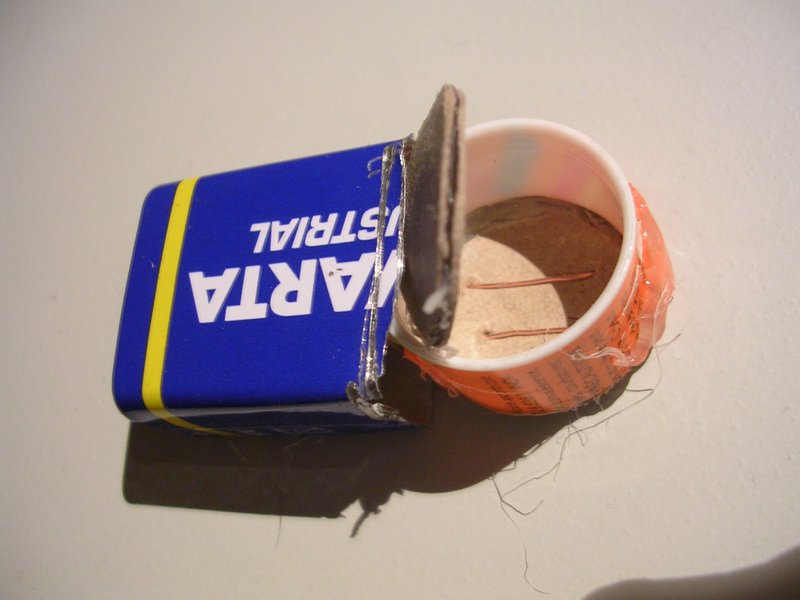

Le contre exemple, cette pile VARTA, vide mais toujours en excellent état
Parlons argent
Toutes ces piles sont de type alcaline, une capacité de 550mAH, avec un prix d'au moins 3,6¤ a 6¤ voir plus pour la VARTA et la 9V carrefour n'existe plus...
Les autres marques... appel a témoins.... Afin de connaitre le "contenu" des piles, les internautes peuvent les ouvrir et m'envoyer 2 photo: la pile avant et apres avec son contenu, c'est la seule façon de connaitre sa "qualité". Les photos seront mise sur cette page Fabriquons nos piles.... Les piles au lithium ont une bien meilleur duré de vie, une capacité de 1200 mAH mais un cout de 15¤ la pile. Voici une solution alternative, mais attention elle ne s'applique qu'aux équipements ne consommant que 2mA!, multimètre, voltmetre de tableau par exemple. Elle consiste a utiliser des piles au lithium CR2032, par 50 le prix peut descendre a moins de 0,25¤, soit 0,75¤ la pile. La capacité est de 250mAH mais sous 0,2mA, elle tombe a environ 150mAH a 2mA. Le prix est donc équivalent, mais on sait ce qu'on a dans sa pile!.
On commence par chercher des tubes du diamètre de la pile CR2032: 20mm.
On fabrique un coupleur, pour maintenir les plots lors de la soudure des 2 fils on branche la future pile sur une autre..
Le collage assure le maintien du fil...
L'ensemble prêt a être remis en boite...
Du carton (rouleau de PQ) sert a la fabrication des connecteurs!...

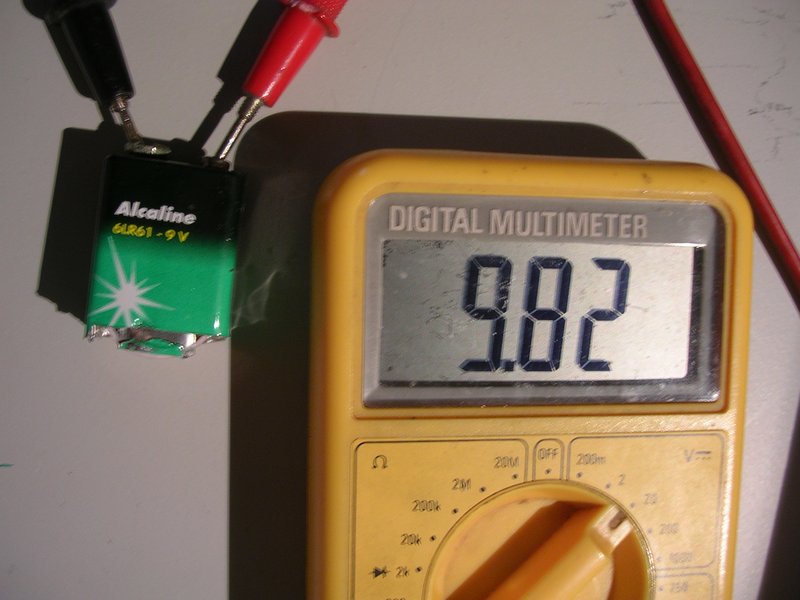

La tension avec des piles neuves est de presque 10V!...
Autre exemple
Autres solutions
Une autre solution consiste a partir d'une pile de 1,5V et d'utiliser un convertisseur DC-DC pour monter a 9 volts
Les vieux TL499, TL496 de Texas,très connu dans les calculatrices par exemple, a condition de le faire fonctionner uniquement lors de l'utilisation, il peut donner 20mA sous 9V (10 fois plus que la pile)!. Sinon LT1308 de Linear, LM27313 de Texas ou d'autres et enfin le 2 transistors!!....
Vos photos... a venir
