Télécommande secteur HS
La panne.
La télécommandez secteur ne fonctionne plus, la led bleue reste éteinte.

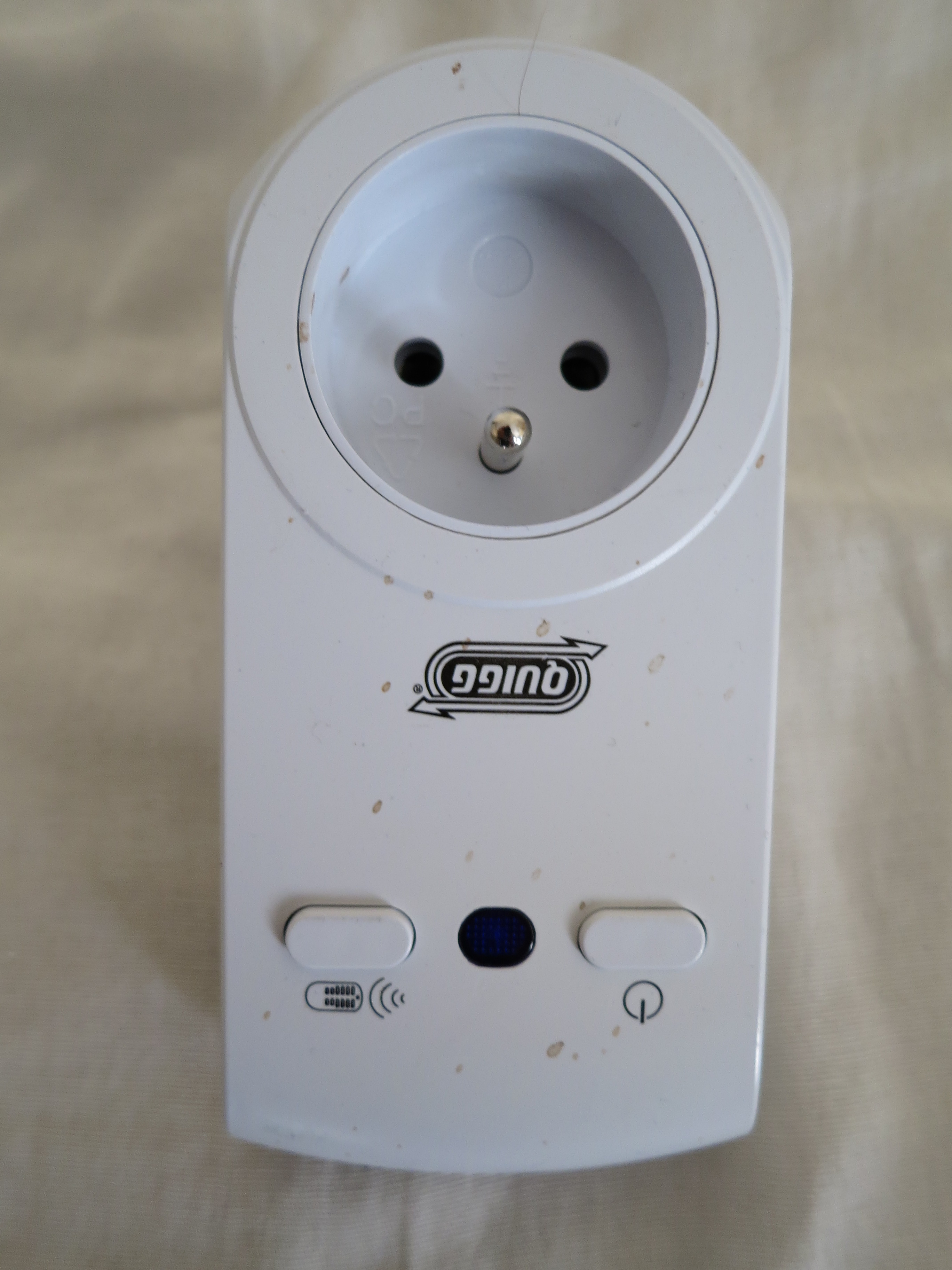

C'est un produit « haur de gamme » avec un bouton permettant la commande en local.
Réparation l’ouverture.
L'ouverture a été le plus gros problème !!.
Les trois vis non accessibles ont une tête spéciale, un cône triangulaire. Ni le cruciforme ni le plat ne peuvent permettre de les dévisser, il a fallut utiliser la perceuse. A quand une obligation de pouvoir accéder a son matériel/.
La rétro ingénierie
Évidement pas de plan, mais le montage est connu…
A noter que la conception est bine faite, en particulier le relais qui est bien dimensionné, contrairement aux réalisations venant de chine, là il semble que la conception soit allemande.
L'alimentation secteur est capacitiyé, donc SANS ISOLEMENT SECTEUR.
Il est donc très dangereux de faire des mesures dessus, le secteur est présent.
Aucun indication sur le circuit imprimé ne le précise.
La partie récepteur est classique, un super réaction a un transistor avec un LM358 pour décoder l'analogique et un petit processeur HOLTTEK pour le décodage et la gestion.
La partie a contrôler est évidement l'alimentation.
L'alimentation est faite par capacité, suit un pont de diode puis une Zener pour protéger le régulateur 5 volts qui alimente le montage.
Simplement hors ecteur, on constate a l’ohmmètre que sur l'alimentation on a seulement un vingtaine d'ohms, il y a un court-circuit.
La diode Zener est en cause. Placé entre le relais et la capacité secteur, sa récupération n'a pas été simple.

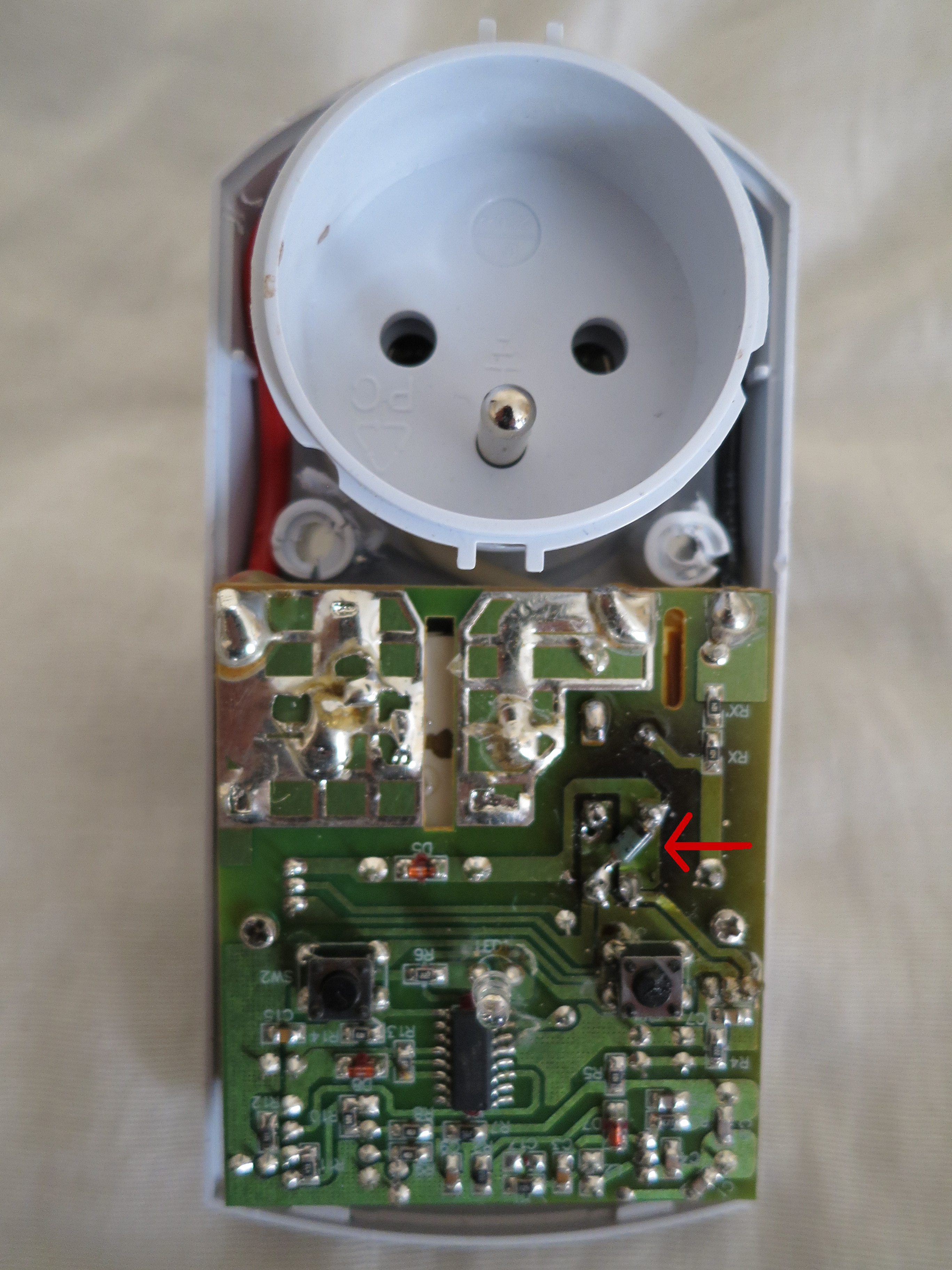

La nouvelle Zener comme le montre la photo a été soudée coté cuivre. Une Zener de fond de tiroir de 11V a été utilisée.
Conclusion
La réparation a réussit, a pris une soiré et a évité de créer un nouveau déchet… sans compter l'achat d'un nouveau module !!
