De nombreux internauntes se lamentent de la mort de leur moniteur,
cette page ne le ressuscitera pas, elle pourra néanmoins facilite le deuil,
en lui permettant de revivre autrement.
Votre moniteur est tombé en panne?.
Très certainement c'est soit le transistor de balayage soit le tranfos THT.
Dans ce second cas, son prix voir sa disponibilité font qu'il va falloir faire le deuil de votre moniteur.
Le moniteur SMILE, avec un transformateur THT sans équivalence et un importateur
qui a mis la clef sous la porte est dans ce cas..
Vous en êtes encore le propriétaire.
Aucune loi, a ce jour,ne vous interdit d'en faire l'autopsie,
et pourquoi pas de jouer au docteur Frankeinstein.
En recyclant "a la source" vous réduirez la quantité de déchet.
Mise en garde: le démontage d'un moniteur est dangereux,
l'auteur ne serait en aucun cas tenu responsable en cas d'accident.
Toute personne le fait a ses risques et périls.
Les lunettes de protection, les gants et surtout éviter de le faire
seul constituent le minimum de précaution a prendre.
Le moniteur est HORS TENSION.
Ecran au sol avec un amortisseur, emballage bulle, mousse ou épaisseur de drap.
Ouvrez le moniteur, avec précaution, tournevis pinces coupante, jamais de marteau.
Pendant toutes ces manipulation, il faut se souvenir que le tube n'a pas d'air,
un choc violent peut en cassant le tube le faire imploser,
le verre s'écoule a l'intérieure puis rebondi.
C'est pour cette raison que le moniteur est mis au sol, éviter qu'il ne tombe.
Pas construction, les tubes sont prévu pour ne pas imploser, considérons qu'il le peuvent encore.
Ensuite il faut enlever l'électronique, les liaisons par les connecteurs ou par la pince coupante.

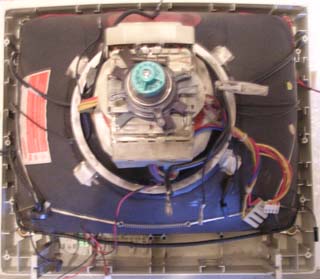

A la fin de ces opérations il ne reste plus que le tube avec le déviateur.
Désactivation du tube.
Pour rendre le tube inoffensif, rendre l'implosion impossible il faut faire entrer de l'air dedans.

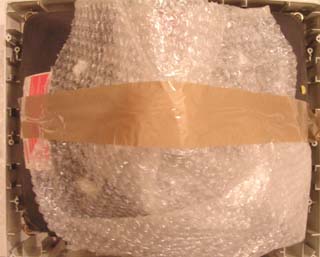

On commence par placer un drap autour du tube, protéger ses yeux, ses mains.

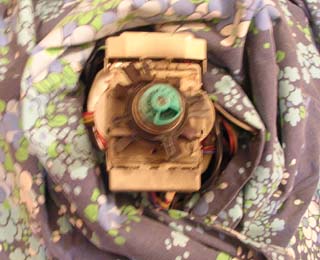

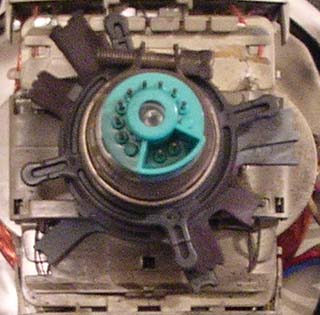

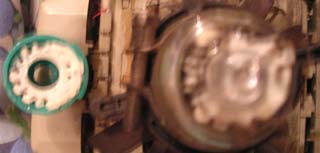

A l'aide d'un tournevis on enlève le guide du connecteur pour faire apparaître l'ergot.
Une seule personne effectue ces opérations.
Ensuite, avec un marteau, on doit donner un léger coup sur l'ergot.
On doit entendre le bruit de l'air qui rentre dans le tube.
Au bout de quelques seconde le tube est désactivé, il n'y aura plus de risque d'implosion.
On peut ensuite procéder au démontage du déviateur et du reste des composants qui entoure le tube.
Hormis dans un cadre pédagogique, le canon a électron n'a aucun intérêt.
Avec un diamant de vitrier, ou un tournevis faire une rayure autour du tube.

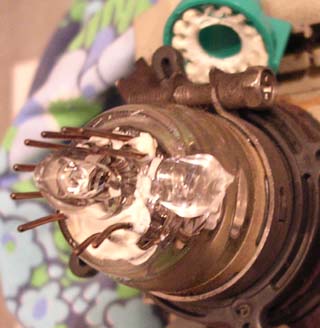

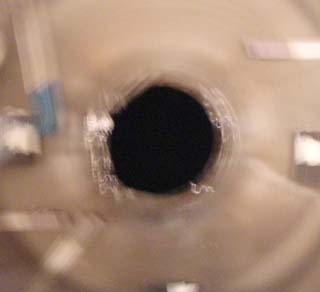

Remettre le drap, le coup de marteau est donné au niveau du bout du canon.
Il faut éviter que le produit a l'intérieur du tube ne parte, et protéger les bords coupant.

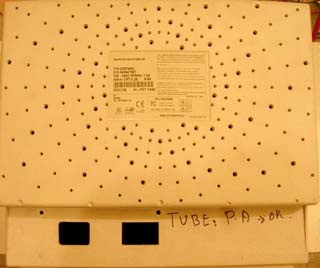

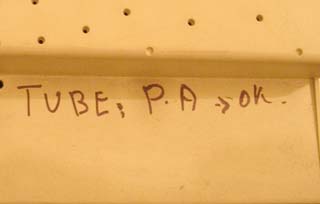

Indiquez que le tube ne présente plus de danger d'implosion: tube a la Pression Atmosphérique.
Et voilà le moniteur peut aller a la poubelle..ce qu'il en reste!!.

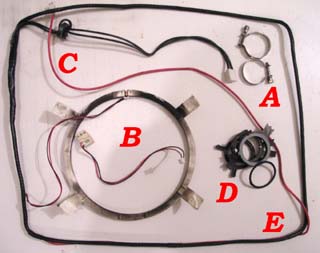

A: deux colliers pour serrer des durites de votre autos.
B: Bobine pouvant servir de cadre pour un récepteur ou du détecteur d'une poêle a frire (chasse au trésor).
C: Tore de déparasitage, boucle comme B.
D: Un jeu d'aimants (faible utilisez de la limaille de fer pour voir les champs de force.
E: boucle comme B.

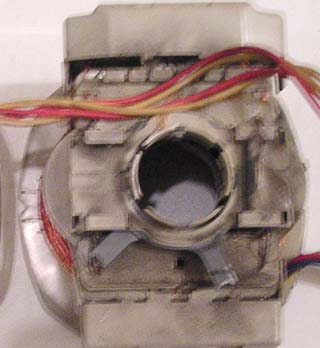

Le déviateur contient du fil de cuivre et la ferrite.
Son démontage ne sera pas facile.Reserve de fils de cuivre

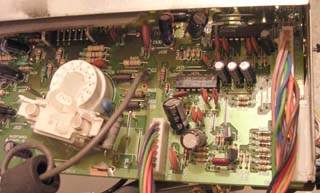

L'electronique du Moniteur.
Résistances: série de la même valeur, par exemple 10K, de puissance, réseaux , potentiomètres,
Diodes: genre 1N4148, mais aussi de puissance
Capacités : céramiques, chimiques
Boutons poussoirs,
Relais (deux)
Fusible avec son porte fusible
Radiateurs
Certains composants ont une certaine cote:
Ainsi, le TEA2029C qui équipe des TV vaut 75 euros!.
Dans ce moniteur, le TDA9103 très spécifique, a conserver, sa cote: 4 euros
L'EEPROM 24C08 : 8Kbits

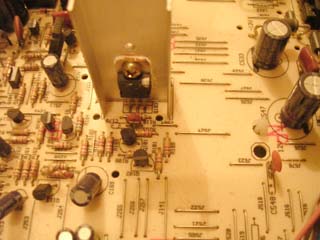

Le TDA8172 un classique, un amplificateur de déflexion verticale peut se transformer en ampli BF,
moteur etc
Le microprocesseur WT60P1 Weltrend, a coeur 6502 (APPLE) est la seule chose qui ne soit pas récupérable,
avec son programme.
Les IRF640 commutent les différents modes vidéo,
très utiles pour la commande des moteurs pas a pas ou continues.

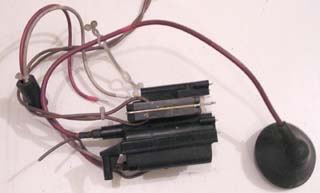

La THT est morte; la poubelle est sa seule destinée.
Cote carte vidéo sur le tube.
LM2407 fonctionne avec le LM1279. Le second est un driver de puissance, 100MHZ.
L'un regle le contraste l'autre l'entrée OSD.
Le MTV016N Myson assure l'OSD.
Pour utilisez ces composants spéciaux, il faut de préférence en avoir deux ou trois de chaque type.
Bonne chasse.

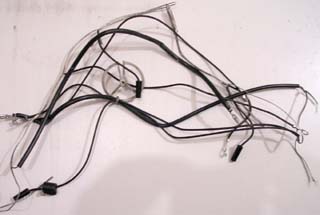

Le câble avec la prise DB15 peut servir pour confectionner un commutateur vidéo pour plusieurs PC,
ou une rallonge en câblant une prise femelle a l'autre bout.
En général l'alimentation fonctionne encore, il est possible de recycler le block entier.
ATTENTION: la présence du secteur rends ces manipulations DANGEUREUSES.
En cas de stockage, on peut réduire la hauteur de la carte vidéo en enlevant les radiateurs
et la plaque métallique arrière.
Un moniteur c'est comme le cochon, tout (ou presque) peut servir!!.
