Domotique : le KNX gratuit

Un standard européen pour la domotique existe c'est le KNX.

Une documentation en ligne est disponible ICI

Les modules KNX sont encore coûteux, et il n'y a pas encore de realistions personnelles Françaises.


Par contre en Allemagne un KNX gratuit existe : freebus

(le site Freebus anglais c'est sur une ligne d'autobus ! !)

Ce site est en Anglais et Allemand, mais suffisamment compréhensible pour trouver de nombreuses informations (hardware software).

Avant de charger le fichier, une page demande si vous êtes d'accord avec la licence libre...

Interface KNX

Le terme BCU désigne l'interface hardware pour le bus KNX.

Siemens a conçus la version "officielle " avec son composant et un logiciel de dialogue a base du micro contrôleur Motorola 68705.

Le source est disponible, il peut servir de " référence " pour crée son module.

Siemens propose des interface KNX, il existe une réalisation utilisant ce composant et opto-isolé.

Freebus utilise un interface beaucoup plus simple.

Au plus simple il nécessite que 2 transistors, 3 avec la limitation de courant.


Alimentation KNX

Attention il ne faut pas relier directement une alimentation au bus KNX.

En effet celle-ci maintenant en permanence la tension, la communication KNX ne serait pas possible.

Il faut ajouter une bobine, mais 2 transistors peuvent la remplacer.

Bobine

Pour l'alimentation des modules, elle s'effectue soit par un régulateur linéaire LM317, ou bien a découpage par un MC34063, une bobine et une diode rapide.


Cartes KNX

vous trouverez les schémas, circuit imprimé au format eagle pour:

- l'interface PC KNX

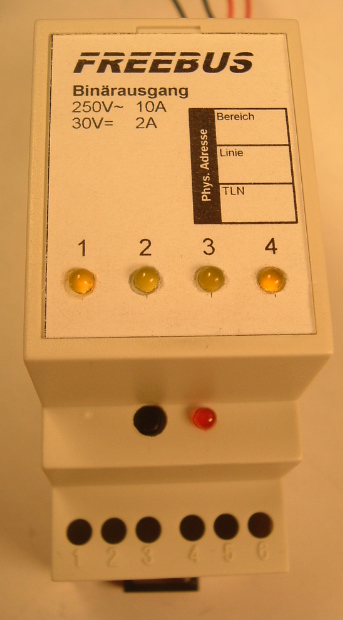

- carte 4 relais

- carte 8 relais

- carte dimmer

- carte bouton poussoir

Les cartes sont prévus pour être montée dans des boîtiers pour rails DIN.

Les programmes sont fournis au format binaire (hex)

Les micro-contrôleurs utilisés sont de la série P89LCP922 et AVR.


Logiciel

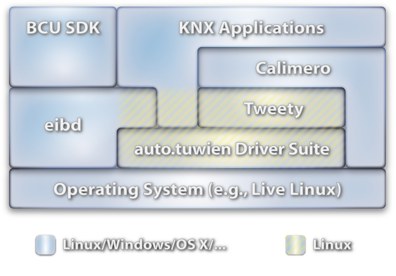

Un cdrom KNXlive permet de débuter, de configurer le réseau.

Son image est disponible ICI

Le CD contient un linux Knoppix orienté KNX

Une fois graver, il suffit de redemmarrer son PC en lui indiquant d'utiliser le CDROM.

Ce CDROM n'installe rien, ne touche pas aux disques.

C'est évidement un peu plus long, puisqu'il charge a partir du CD.

Un fond d'écran représentant une tour apparait, il faut encore attendre.

Ce CD contient, avec KNX, l'environnement linux moderne (éditeur mozilla..).

Pour KNX, le logiciel de configuration ne trouvera évidement pas l'interface PC KNX, il se terminera.


Conclusion

Avec un interface KNX aussi simple, au fur et a mesure de l'installation du bus KNX dans les maisons, nul doute que d'autres réalisations apparaîtrons.

PS: Quelques améliorations des montages pourraient être faites, au niveau protection par exemple...
